特长

1.可进行低摩擦的滚动运动滚珠不循环,可实现摩擦极小的滚动运动。

2.可实现高精度的滚动运动轴和滚珠的间隙量为-3~+8μm(参考值),可实现间隙很小的滚动运动。

3.实现紧凑型设计衬套可从外径5mm、全长10mm起选择。最适合省空间的设计。

4.可进行直线运动、旋转的组合运动由于滚珠成交叉排列，可实现直线运动、旋转以及直线运动和旋转的复合运动.

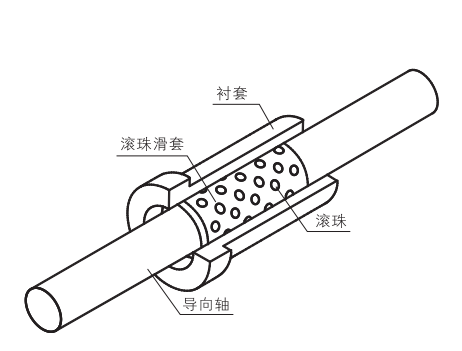

结构图

加工退火范围

导向轴经过淬火处理,加工时进行退火处理。

由于退火处理，内螺纹加工部+前后10mm硬度可能有降低(参见下例)。

并且退火部位不属于外径尺寸公差的保证范围。计算行程时请减去退火部分的尺寸。

(例)内螺纹加工部

润滑

微型滚珠衬套导向出厂时涂了防锈油,建议清洗、干燥后涂抹润滑脂再使用。

请根据使用状况，适时地补充锂皂基润滑脂(昭和壳牌石油制Alubania润滑脂S2)等。

微型滚珠衬套导向组件额定负载表
