交叉滚子导轨介绍

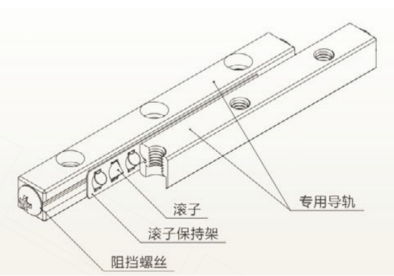

　　产品构造

　　在交叉滚子导轨中，精密滚子互相直交地组合在一起的滚子保持架与设置在专用轨道上的V形沟槽滚动面组合起来使用。通过将2列滚子导轨平行地装配，使导轨系统能承受4个方向的负荷。而且，因能向交叉滚子导轨施加预压，从而能获得无间隙且高刚性、动作轻快的滑座机构。

　　交叉滚子导轨被广泛使用在办公设备及其周边机器、各种测定器、印刷基板钻孔机等精密机器、或光学测试仪、光学工作台、操纵机构、X射线装置等的滑座部分。

　　产品特长

　　使用寿命长、高刚性

　　利用独特的滚子保持方法，使滚子的有效接触长度与以前的产品相比增加了1.7倍，并且滚子的节距间隔变短、滚子数量多、刚性增加2倍，能获得6倍的寿命。因此，对于直线运动部分容易产生的振动、冲击问题，能充分进行考虑安全的设计。

　　平滑的运动

　　在交叉滚子导轨中，各滚子保持架分开，由于保持架中的滚子袋与滚子面接触，有良好的润滑油保持性，所以无磨损，摩擦小，从而能获得平滑的滚动运动。

　　产品精度

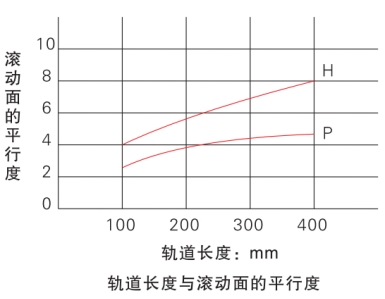

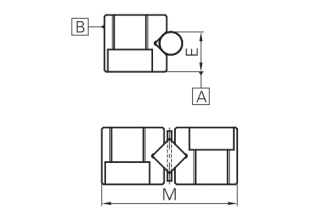

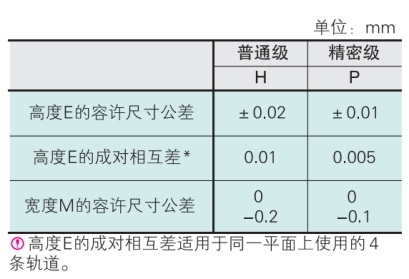

　　交叉滚子导轨专用轨道的精度如下表所示分为普通级(H)和精密级(P)

　　轨道的长度

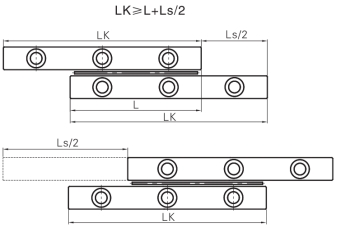

　　滚子保持架的运动，以工作台移动置的1/2，与工作台移动相同方向进行移动。设保持架的长度为L，行程长度为Ls。因此为了使保持架从轨道台.上不出现悬臂状态，轨道的长度LK应为:

　　保持架的偏离

　　尽管保持架能极其正确地动作，但是由于力矩、竖立使用或不均等接触以及机械的振动等，保持架有时会产生偏离。

　　关于挡块

　　为防止保持架的脱落尽管将挡块安装在轨道的端面，但由于超行程等原因，因而频繁地冲突挡块，引起挡块的磨损和挡块固定螺丝的松弛等，从而会成为挡块脱落的原因。因此建议设置外部挡块，既防止超行程，又防止与保持架产生冲突。

　　安装方法

　　(1) 将导轨1、2、3、固定，将导轨4暂时固定。

　　(2) 拆下导轨单侧阻挡螺丝，谨慎的将滚子保持器插入，装回阻挡螺丝，将滑台左右移动，调整保持器到轨道中央位置。

　　(3) 固定测量用的量表于滑台的中心及侧面。

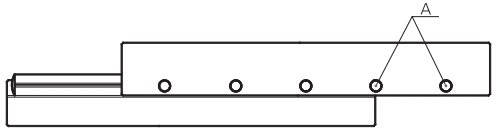

　　(4) 将滑台移动至单边尽头，再轻轻锁上预压调整螺丝A。

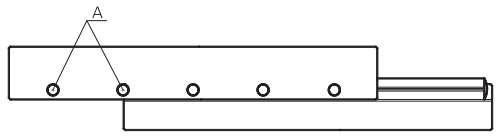

　　(5) 将滑台移动至另一边尽头，再轻轻锁上预压调整螺丝A

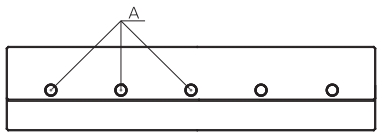

　　(6) 将滑台恢复中央位置，将滑台的间隙调整螺丝A锁上，将滑台的间隙调到零为止。

　　(7) 最后将导轨4做确实的固定

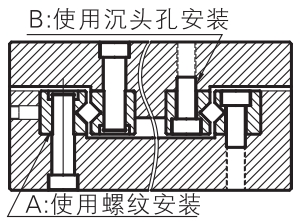

　　安装螺丝
