交叉滚子工作台介绍

　　产品构造

　　交叉滚子工作台是在高精度加工的工作台与基座之间，装上了交叉滚子导轨，具有高精度、小型、高刚性的有限直线运动导向单元。交叉滚子工作台有VRU型和超小型VRT型，被广泛地使用在OA机器及其周边机器、各种测试仪、印刷电路板开孔机等精密机器或自动车床、工具研磨床、内面研磨床、小型平面研磨床、电火花加工机、X射线装置等的滑座部分

　　产品特长

　　安装简单

　　因在被高精度加工了的工作台和基座之间.装.上了交叉滚子导轨，滑座机构只需在必要的地方用螺栓安装，就可获得高精度的直线导向机构。

　　容许负荷大

　　因大额定负荷的滚子按很短的节距被装在一起，能够承受重负荷。

　　多种多样的使用方法

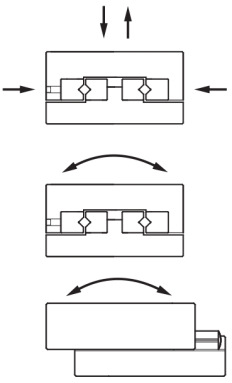

　　由于滚子被互相垂直地排列，所以能承受作用在工作台，上的所有方向的负荷，参考下图:

　　注意事项

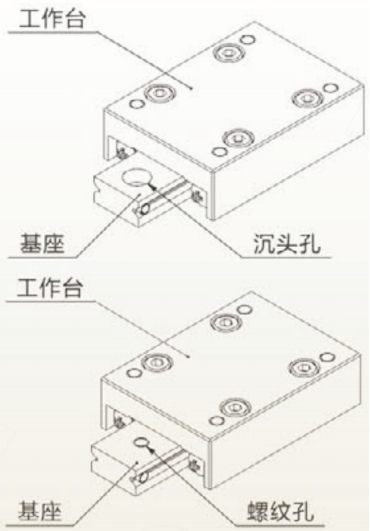

　　➣ 对于交叉滚子工作台的工作台及基座，根据使用条件，出现要再加工安装孔等情况时，请注意以下事项。

　　➣ 请注意不要让切削屑等进入交叉滚子导轨部分。

　　➣ 安装孔请不要贯穿，做成盲孔。

　　➣ 安装孔等可根据用户的指定进行制作.
