➣关于内径精度

● 建议配套使用三益精密的导向轴支座与导向轴(标准g6·f8)。

● 对于开口型，安装孔D按容差H7加工后，进行开口加工。有可能因加工增至H8左右。

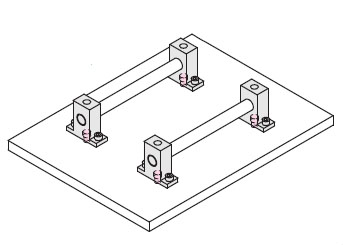

支架型(例)

T型(例)

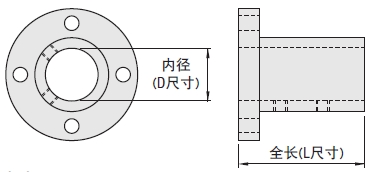

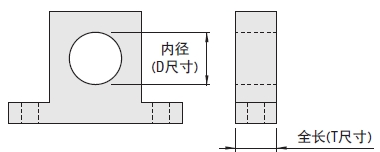

➣关于内径(D尺寸)与导向全长(L·T尺寸)的关系

● 标准型(大致标准：L·T＝D×1.3以下)·长导向型/加厚型(大致标准：L·T＝D×1.3～2.0)已经标准化。

● 长导向型·加厚型由于与导向轴的接触长度较长，因此刚性较高。

● L＝D×2.0以上的产品归编在导向轴支座(P.235～P.258)中。

➣关于重复定位精度
