导向轴支座小知识

一、什么是导向轴支座

　　导向轴支座是指在对导向轴起到支撑及固定作用的同时还能承受载荷的工件。导向轴支座在自动化行业应用极其广泛，通常与导向轴、直线轴承、无油衬套等配合使用，起到对轴的固定及保证传动的作用。

二、导向轴支座的主要类型

　　1）法兰型导向轴支座。

　　2）T/L型导向轴支座。

　　3）底座安装型导向轴支座。

法兰型导向轴支座分为：

　　适用于导向轴与安装面垂直的场合。

　　法兰型导向轴支座主要材质：Q235A、0Cr18Ni9、45#、铝合金。

　　法兰型导向轴支座表面处理：发黑、电镀镍、本色阳极氧化、黑色阳极氧化。

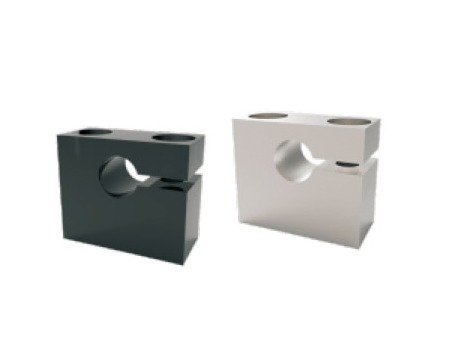

T/L型导向轴支座：

　　适用于导向轴与安装面平行的场合。

　　T/L型导向轴支座主要材质：Q235A、0Cr18Ni9、45#、铝合金。

　　T/L型导向轴支座表面处理：发黑、电镀镍、本色阳极氧化、黑色阳极氧化。

底座安装型导向轴支座：

　　可在不损伤导向轴的情况下实现连接，适用于左右空间小的场合。

　　底座安装型导向轴支座主要材质：Q235A、0Cr18Ni9、45#、铝合金。

　　底座安装型导向轴支座表面处理：发黑、电镀镍、本色阳极氧化、黑色阳极氧化。

三、注意事项

　　精度：对于开口型，安装孔 dr 按公差 H7 加工后进行开口加工，有可能因加工增至 H8 左右。

　　制造方法：与机械加工件相比而言，铸造型价格低廉。虽然具备一定的起模斜度，表面略显粗糙，但安装孔精度达到了 H7。机械加工的导向轴支座安装孔与底面的垂直度 / 平行度可确保达到 0.02。

四、保养与维护

　　导向轴支座内孔应避免磕碰、剐蹭等造成内孔毛刺的产生；

　　运输过程中应避免摔、砸、碰撞等造成产品外观和表面处理损伤的情况；

　　发黑处理防锈性能较弱，应定期进行防锈保养。
