30°梯形丝杠使用范例

30°梯形丝杠使用范例

发布时间：2023-05-22 16:33:39浏览量：15

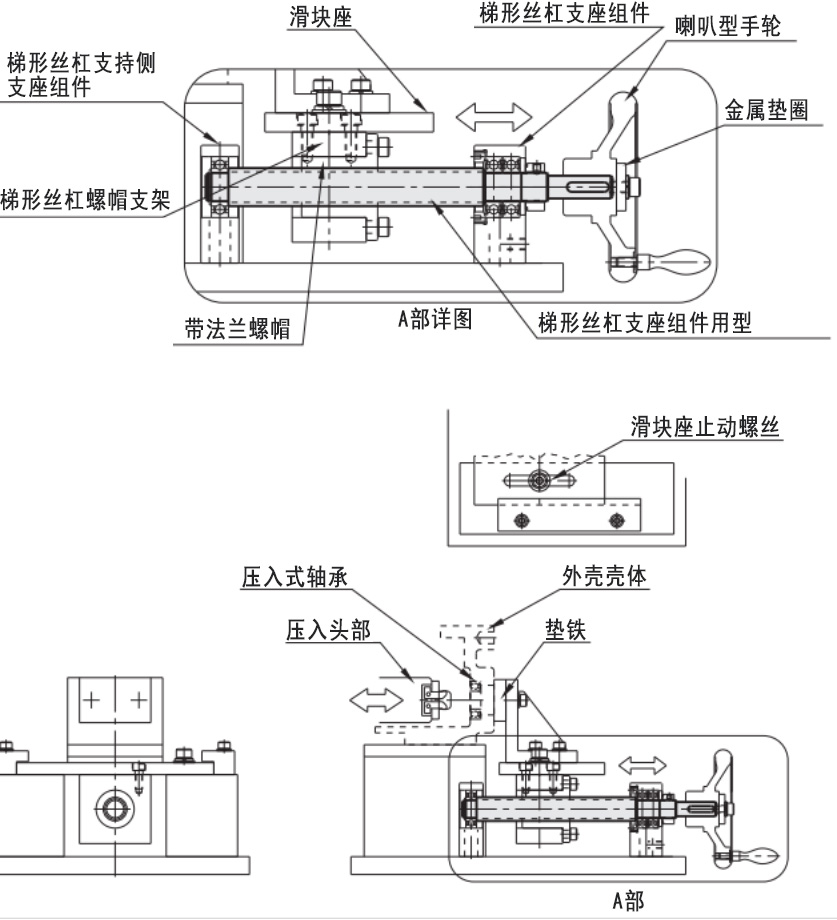

一、标准型调整滑块座进给机构

组合了梯形丝杠用支座组件、专用梯形丝杠轴、位置显示器的结构。

➣ 用途目的：

用于多种构件的传送流程、定位挡块及导向装置。

在较小的行程范围内进行调整,考虑轴向冲击负载。

此外，由于要求低价，因此使用梯形丝杠。

➣ 选择要点：

	梯形丝杠轴在梯形丝杠支座组件专用的梯形丝杠轴上选择带键槽加工。使用轴承支持梯形丝杠两端的结构。
	梯形丝杠用支座组件在固定侧轴承.上选择梯形丝杠支座组件。使用2个径向轴承，完成预压调整。选择可承受轴向负载的类型。
	梯形丝杠用支座组件在支持侧选择梯形丝杠用支座组件。附有径向轴承，因此仅进行组装即可使用。
	梯形丝杠螺母选择标准化带圆法兰型梯形丝杠螺母。
	螺母支架选择专门用于安装梯形丝杠螺母的支架。

➣ 使用条件：

① 装载重量　　200N　　构件重量300N

② 换装频率　　1天1次　　批次等切换时

③ 定位精度　　±0.5mm

④ 行程　　　　150mm

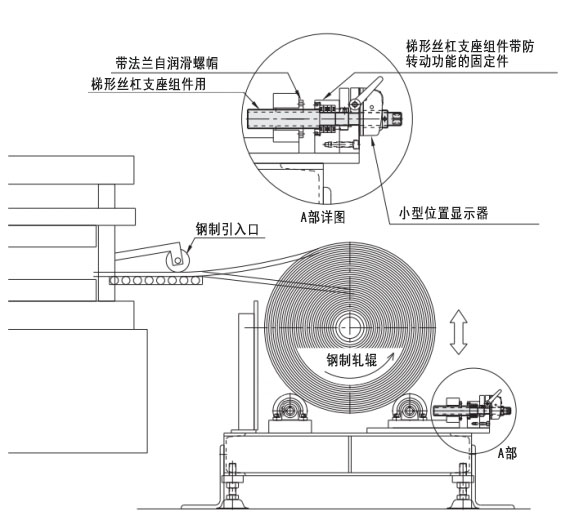

二、带调整机构轧辊托架

组合了梯形丝杠用支座组件、防转动固定件、专用梯形丝杠轴、位置显示器的结构。

➣ 用途目的

定时检测钢制轧辊外径余量，通过梯形丝杠升高钢制轧辊芯。

梯形丝杠进给量不通过换算表，而通过位置显示器进行确认。

➣ 选择要点

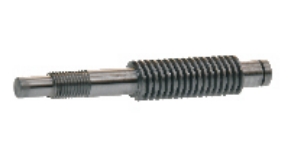

	梯形丝杠轴梯形丝杠支座组件专用的梯形丝杠轴，选择支持侧无R加工(RC追加加工)型。
	梯形丝杠用支座组件在固定侧轴承.上选择梯形丝杠用支座组件。可直接安装小型位置显示器，选择可承受轴向负载的类型。
	梯形丝杠螺母选择带圆法兰型自润滑梯形丝杠螺母。 1年维护1次，因此选择可减少润滑脂涂抹次数的类型。
	位置显示器为了确认梯形丝杠进给量，选择小型位置显示器。
