输送机用平皮带规格表

▼ 输送机用平皮带性能说明

一般用：是常规最普通的传送皮带；

电子零件传送用：用于电子类零件传送，具有抗静电性能，通常抗静电指数在8次方以内；

食品用：通过食品卫生标准的鉴定，抗菌，防腐及皮带修边处理，须常清洁，防止异物滋生；

耐油规格：皮带表面采用耐油聚乙烯，耐油聚氨脂。适用于粘附切削油等工件的传送，该皮带不适加防跑偏导条，长时间浸油状态易脱落；

耐高温规格：在连续恒定温度的使用工况下，温度可耐140℃，此为平皮带预选，如超出140℃以上,260℃以下，则自动改选特氟龙材质；

滑动用：皮带表面摩擦系数低，适用于累积传送（积料滞带传送）；

倾斜用：皮带表面摩擦系数高，可适用于有倾斜角度工况下使用，倾斜角通常不超过60℃,且传送物必须平贴皮带表面；

防滑动用：皮带表面采用各料带抓取力度的纹路，如钻石纹，草纹，直纹（防止横向左右窜动）也可用于倾斜角用，倾斜角通常不超过40℃；

使用环境及安全注意事项

1) 避免在阳光照射下使用；

2) 避免在粉尘空间下使用；

3) 避免在超标高低温状态下使用，正常使用温度范围为0~40℃；

4) 避免在空气湿度低状态下使用，通常在80%以下；

5) 避免直接接触化学药品；

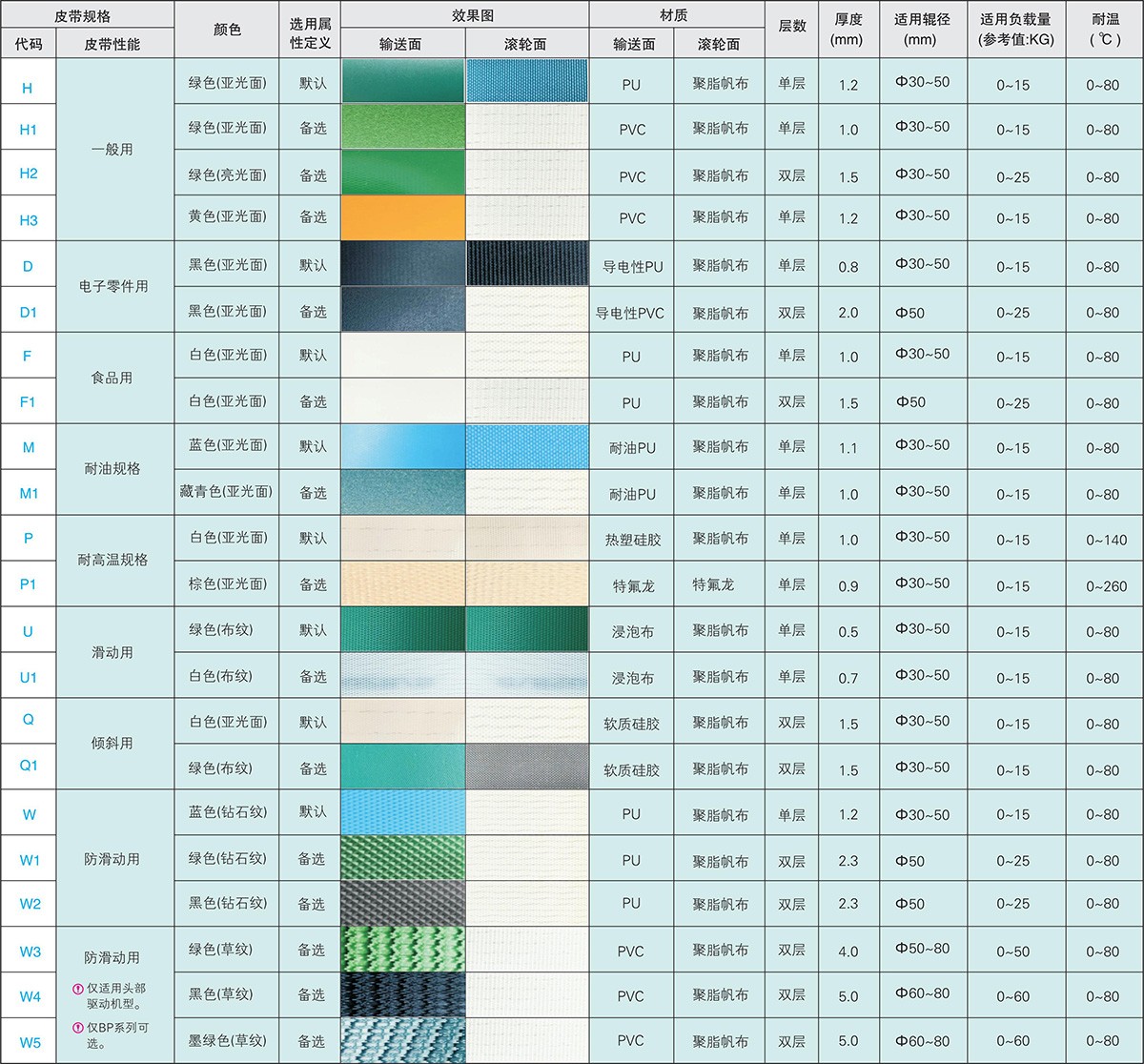

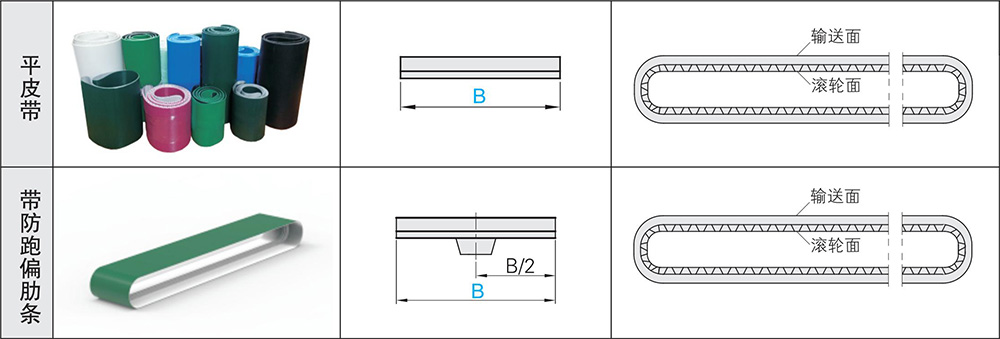

▼ 选用规格对照表

*平皮带会因不同厂家产生不同色差，我司默认采用国产皮带，适用输送机上最小宽度不得小于50mm，若需进口请另指定。

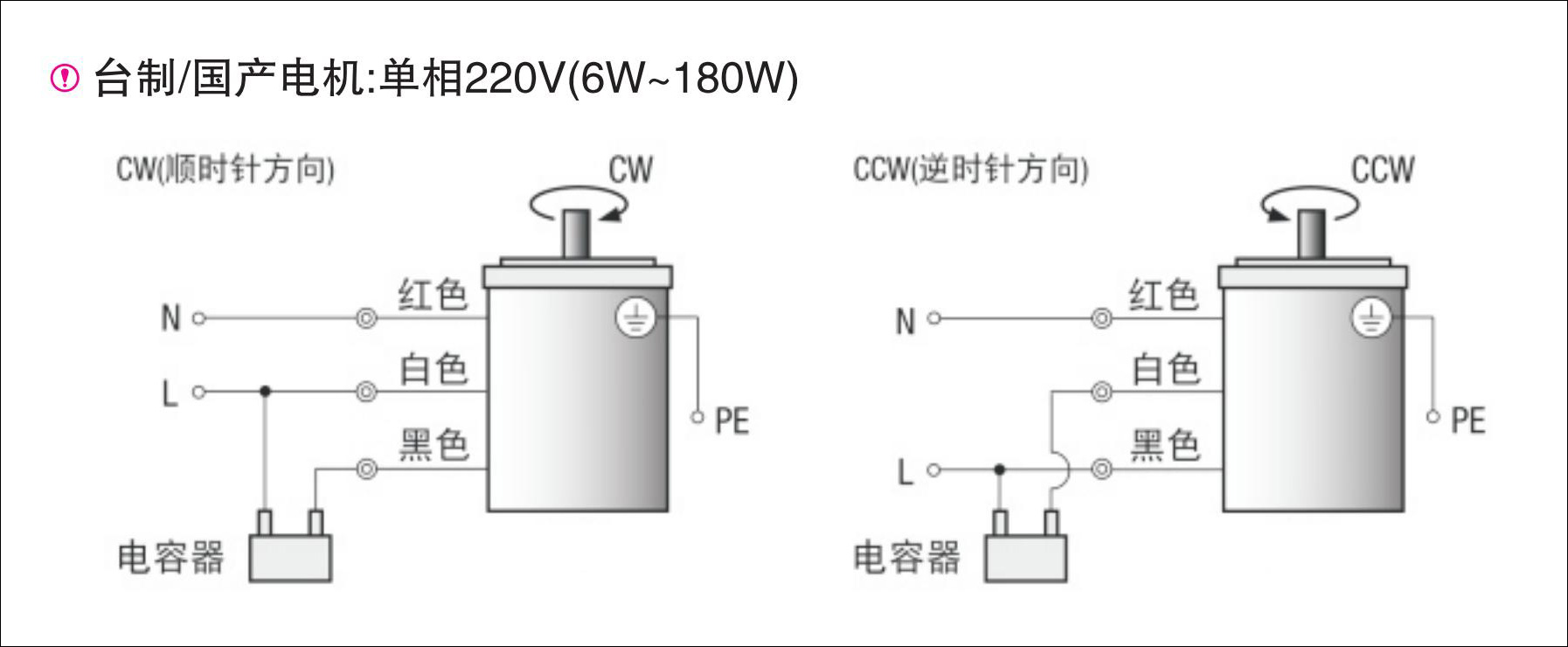

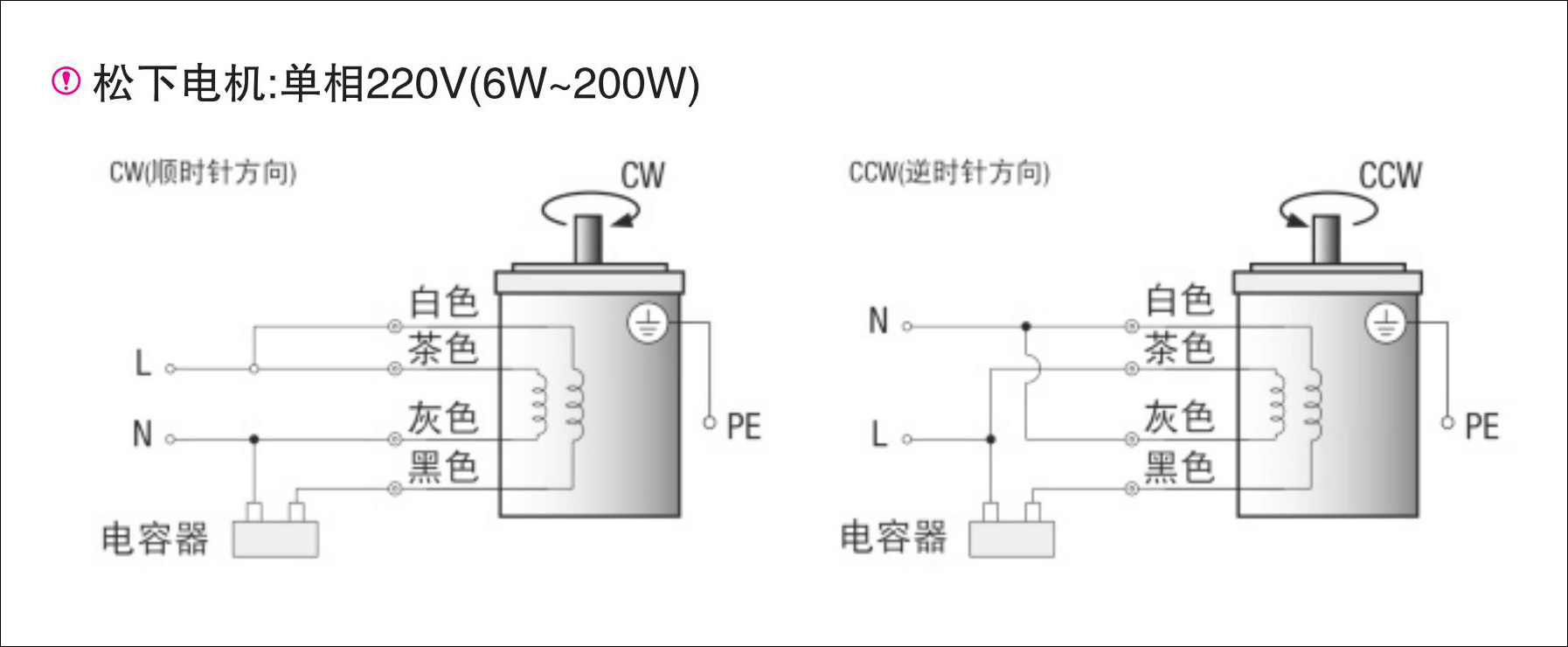

▼ 定速电容器接线图

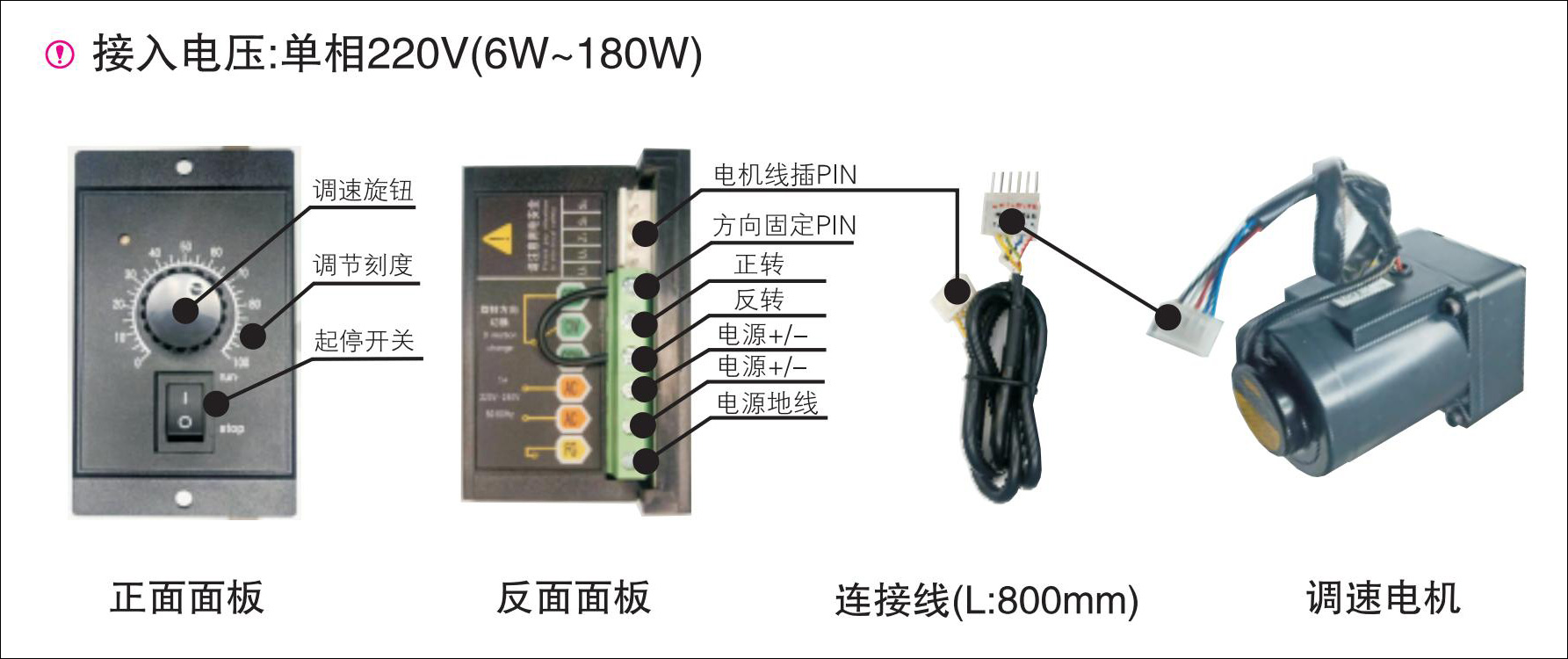

▼ 面板调速器接线图

1) 电机接线方式会因不同品牌而异，我司默认欧邦普通调速电机，若需其它品牌电机接线图请与我司联系。

2) 调速器：调节刻度不可低于60，如果调节刻度过低，电机扭矩减小，电机为了保持扭矩加大电流导致电机发热，输送能力对照表是指刻度在100的输送能力。

3) 面板与电机连接线若需延长请特殊指定，在布线时禁止与强电并线或置于同一线槽，否则容易引起信号干扰导致输送不稳定，如需特殊处理请改屏蔽线或增设防干扰器。

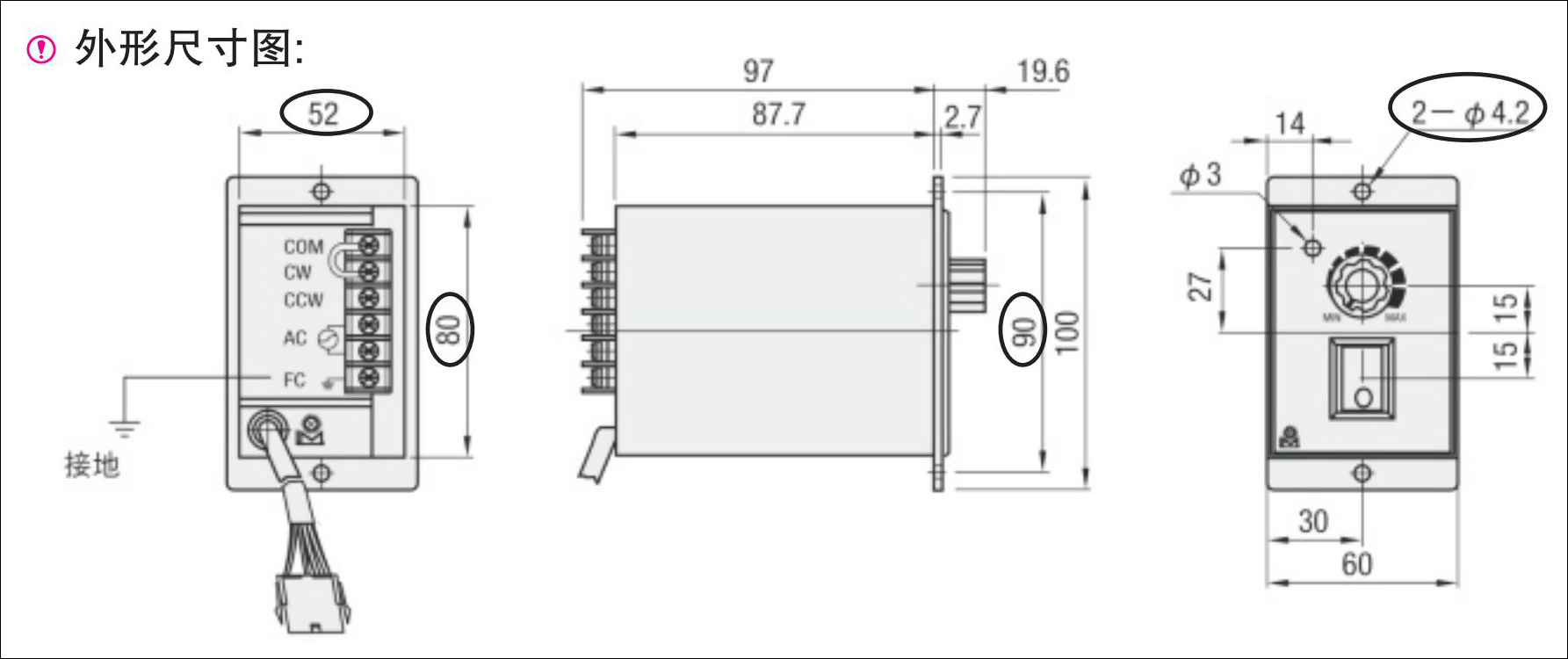

4) 图中圈释数据为面板安装开孔尺寸，通常在此数据上放大1~2mm。

5) 如需增设感应式起停控制或PLC控制，我司推荐选择精研品牌。

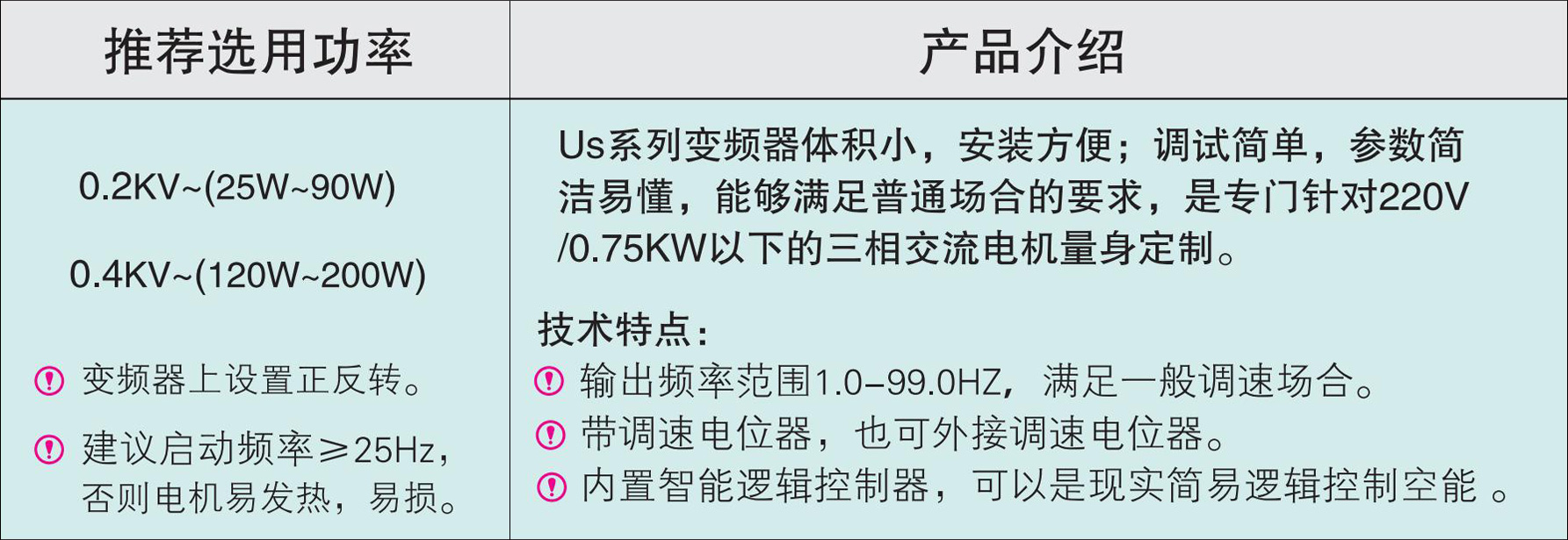

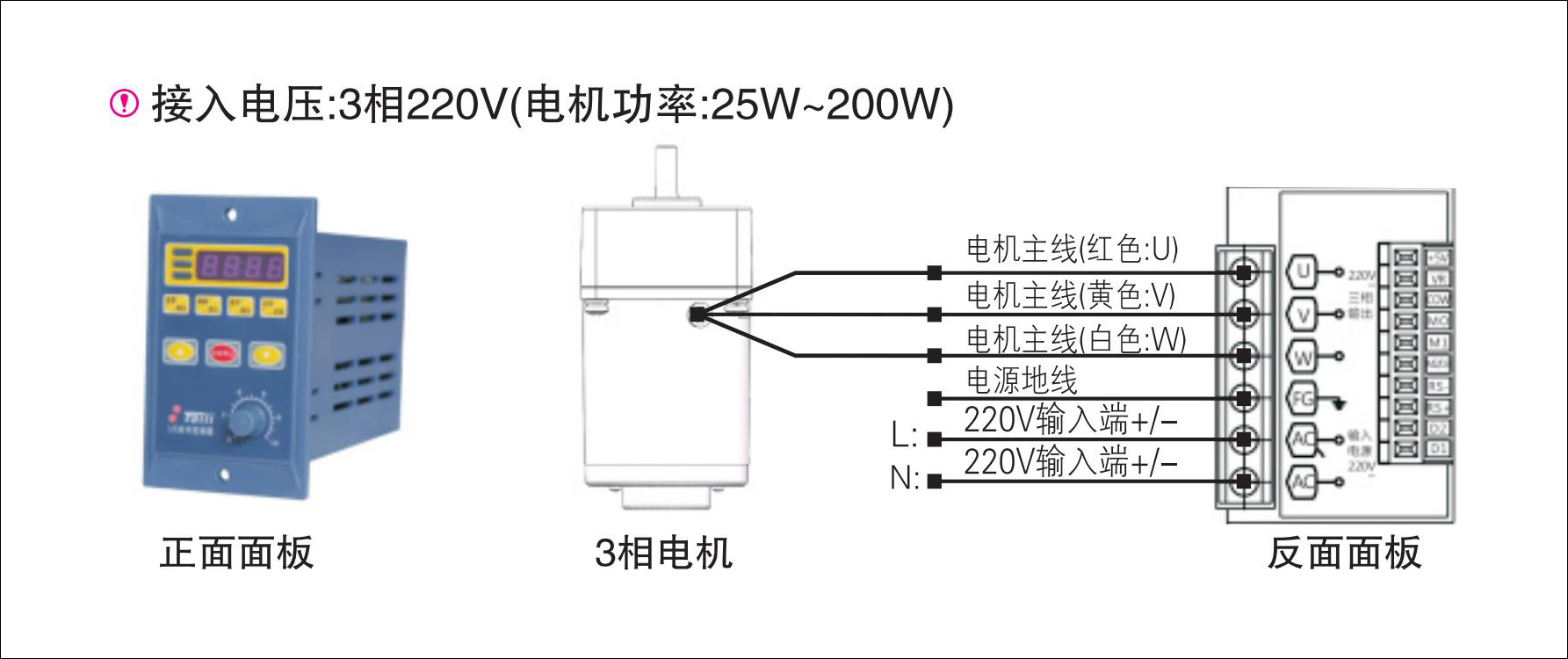

▼ Us系列面板式变频器接线图(安装开孔尺寸与调速器共用)

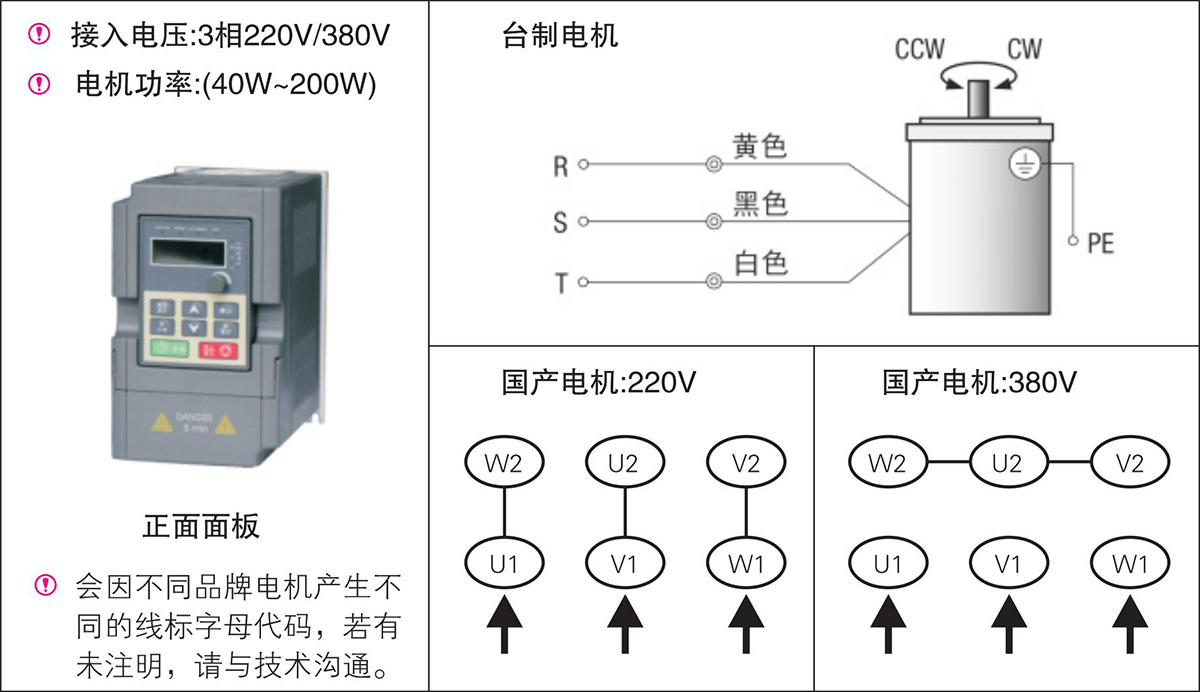

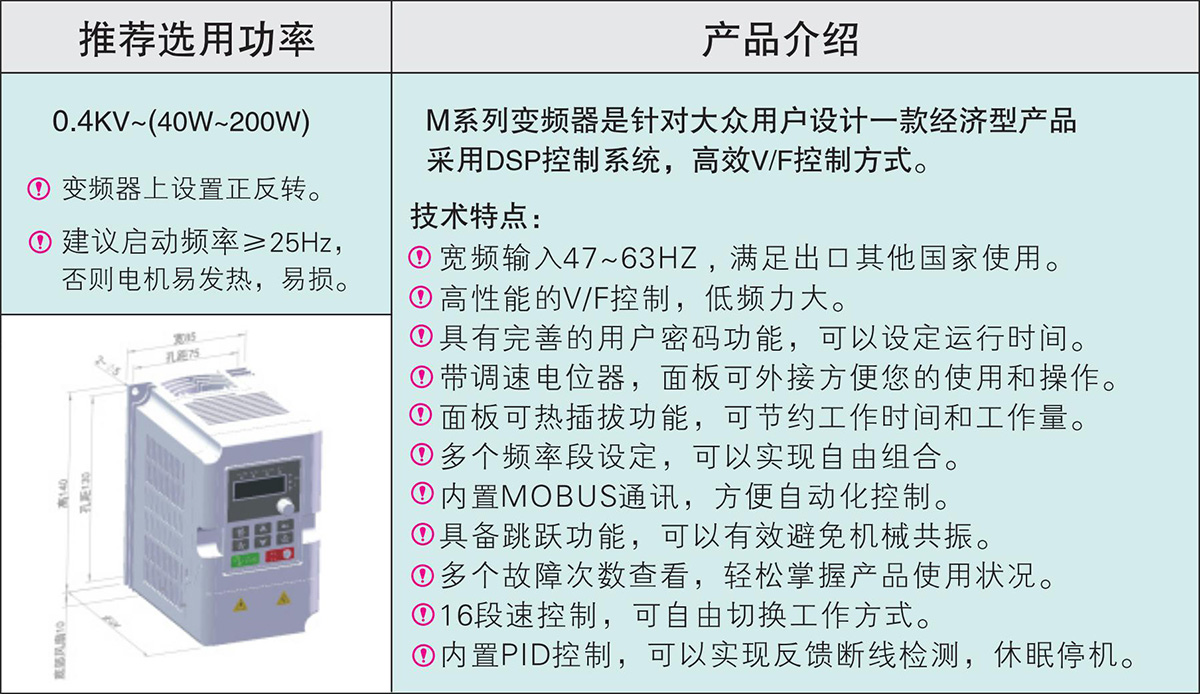

▼ M系列变频器接线图

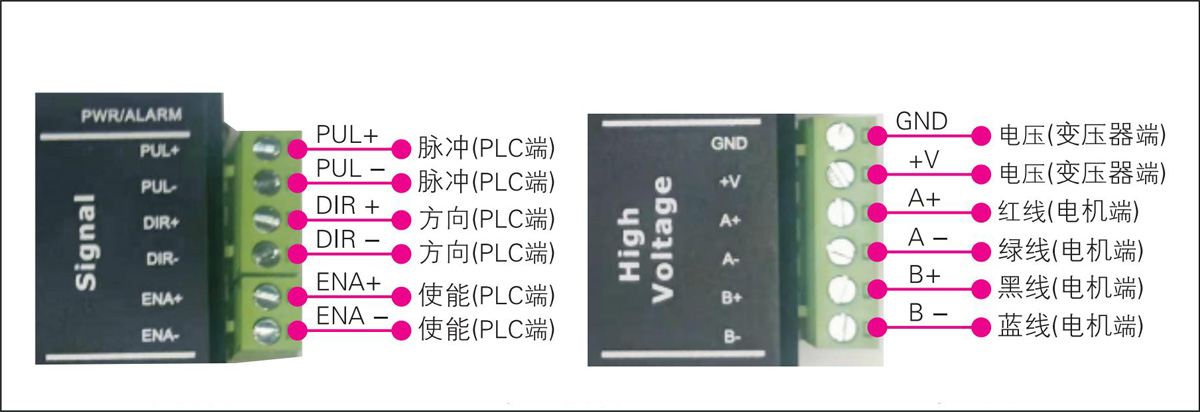

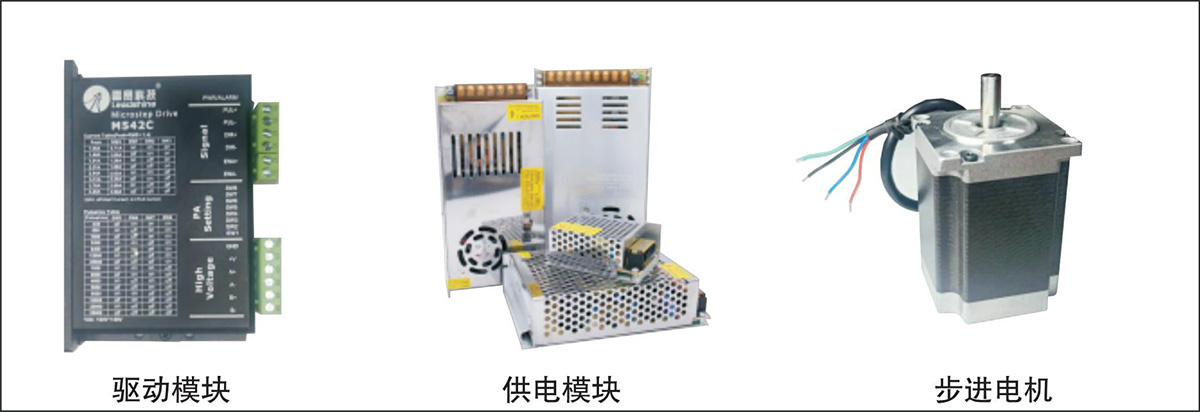

▼ 步进接线图(参考案例为：雷赛57CM23~M542C)

1) 接入电压:单相220V(24V~48V)会因不同驱动型号而异，我司输送机组件不配送供电模块。

2) 如需选择我司目录选型以外驱动或步进电机，请特别注明电机需求(如：驱动配套配置:开/闭环/总线控制等，电机配套配置:防水型，带刹车型等）

3) 未做详细说明之处，请与我司技术沟通，或与雷赛官方技术支持热线取得联系：400-885-5501。

4) 松下或三菱伺服电机控制接线方式，请与我司电气工程师技术沟通或直接联系该品牌官方技术热线。(松下：400-881-1315 ；三菱：400-821-3030）
