轴承的基本信息
发布时间：2023-05-23 15:17:38浏览量：43
轴承的基本信息轴承内径●外径容差(我司仅P0级有售)
轴承内径 | 等级 | ||||
GB P0(相当于JIS 0级) | GB P4(相当于JIS 4级) | ||||
以上 | 以下 | 上限 | 下限(μm) | 上限 | 下限(μm) |
2.5 | 10 | 0 | -8 | 0 | -4 |
10 | 18 | 0 | -8 | 0 | -4 |
18 | 30 | 0 | -10 | 0 | -5 |
30 | 50 | 0 | -12 | 0 | -6 |
50 | 80 | 0 | -15 | 0 | -7 |
80 | 120 | 0 | -20 | 0 | -8 |
轴承外径 | 等级 | ||||
GB P0(相当于JIS 0级) | GB P4(相当于JIS 4级) | ||||
以上 | 以下 | 上限 | 下限(μm) | 上限 | 下限(μm) |
2.5 | 10 | 0 | -8 | 0 | -4 |
10 | 18 | 0 | -8 | 0 | -4 |
18 | 30 | 0 | -9 | 0 | -5 |
30 | 50 | 0 | -11 | 0 | -6 |
50 | 80 | 0 | -13 | 0 | -7 |
80 | 120 | 0 | -15 | 0 | -8 |
120 | 150 | 0 | -18 | 0 | -9 |
150 | 180 | 0 | -25 | 0 | -10 |
180 | 250 | 0 | -30 | 0 | -11 |
基本额定负载(具体可参阅机械设计手册类资料)
轴承可承受的负载，有下述2种类型。
基本动额定负载(Cr)
表示轴承可承受的负载能力。
该负载使轴承的内圈旋转、外圈静止，在向外圈施加负载的状态下旋转100万圈时，方向与大小不会改变。
换言之，基本动额定负载越大，轴承的寿命越长。
基本静额定负载(Cor)
表示使承受最大应力的滚珠与内圈●外圈沟槽的接触部中央产生4200Mpa接触应力的静态负载。
轴承承受过大负载或瞬间冲击时，滚珠与内圈●外圈的沟槽之间会产生永久变形，从而给旋转带来障碍。
轴承的内部间隙
表示轴承旋转时的内部间隙。
该间隙的大小会给疲劳寿命、振动、精度、噪音、发热等轴承的性能造成很大的影响。
内径d(mm) | MC3●CN间隙(μm) | ||
以上 | 以下 | 最小 | 最大 |
小于10 | 5 | 10 | |
仅10 | 2 | 13 | |
10 | 18 | 3 | 18 |
18 | 24 | 5 | 20 |
24 | 30 | 5 | 20 |
30 | 40 | 6 | 20 |
40 | 50 | 6 | 23 |
产品轴承采用CN间隙(内径小于10时为MC3间隙)

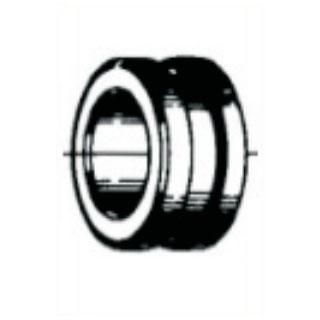

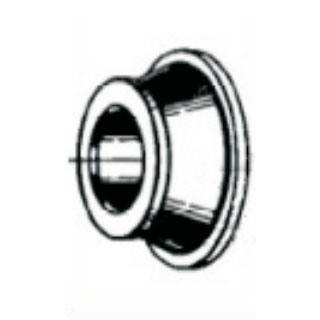

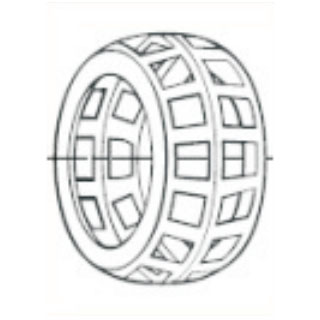

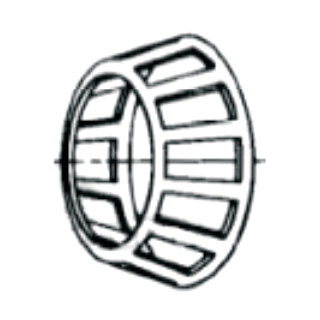

| 外圈 | 内圈 | 滚动体 | 保持架(器) |

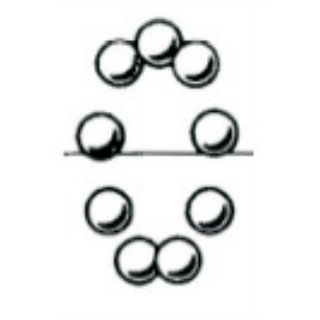

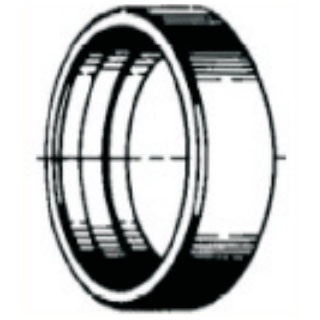

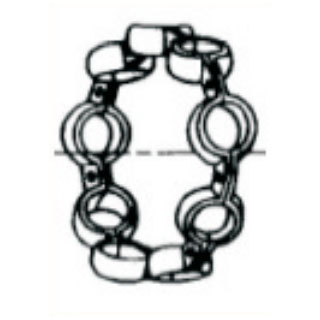

深沟球轴承 | | | | |

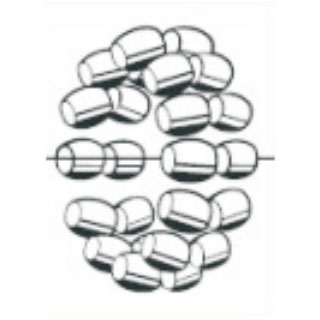

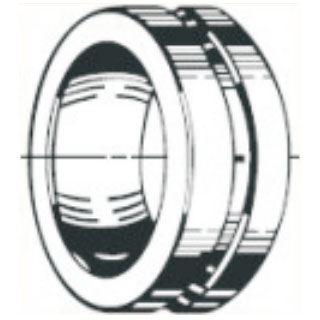

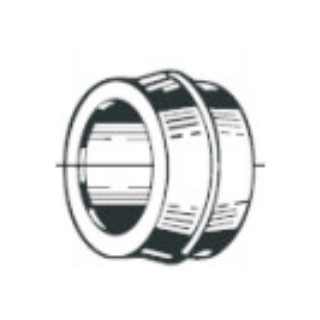

调心滚子轴承 | | |
|
|

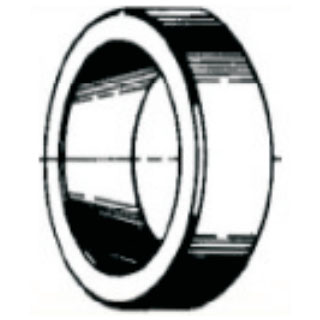

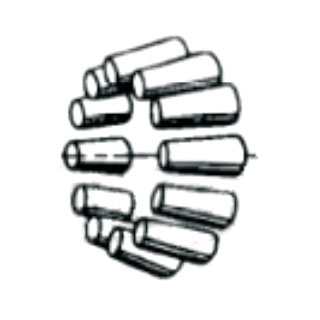

圆锥滚子轴承 |
| |
|
|

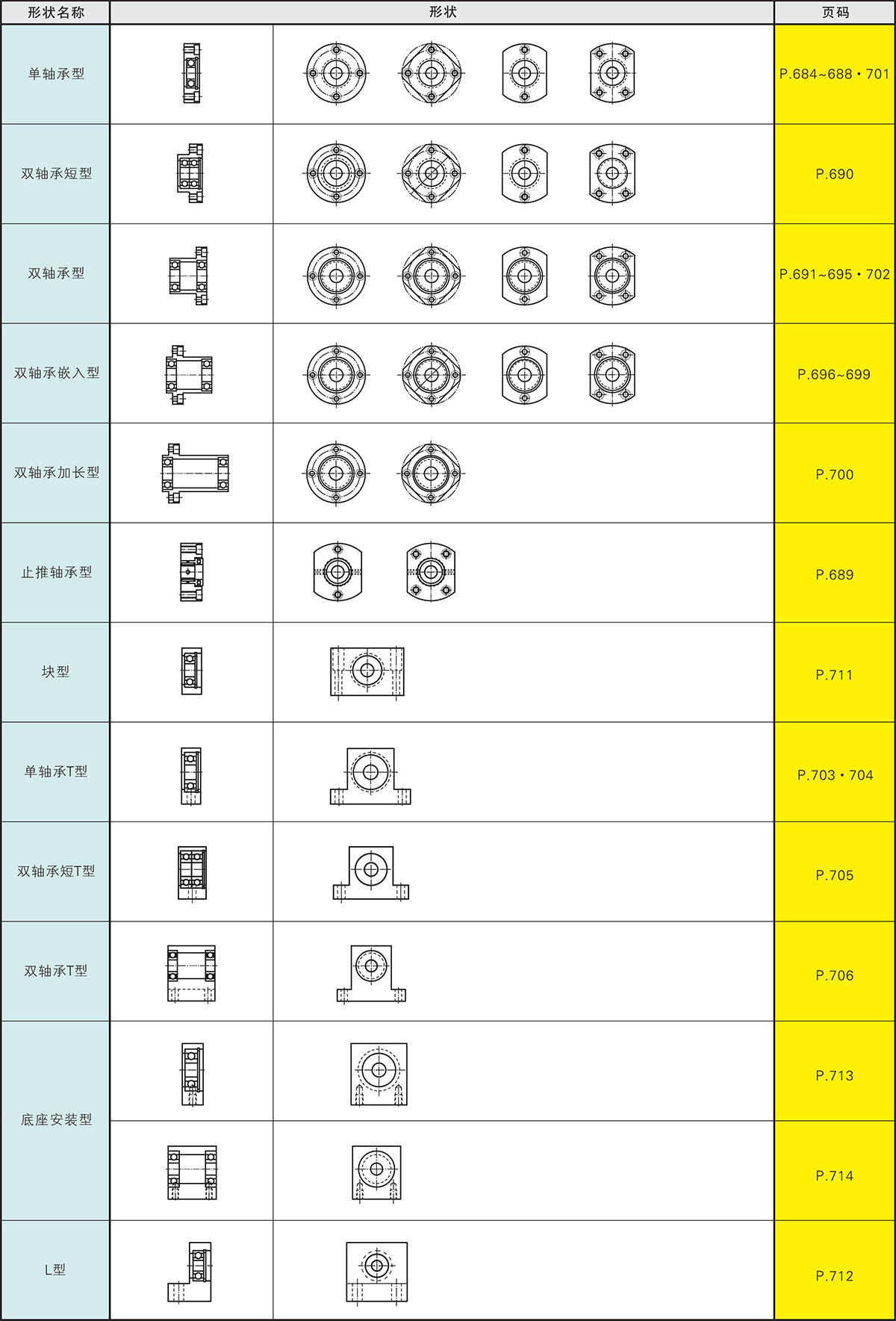

轴承固定座形状选择表

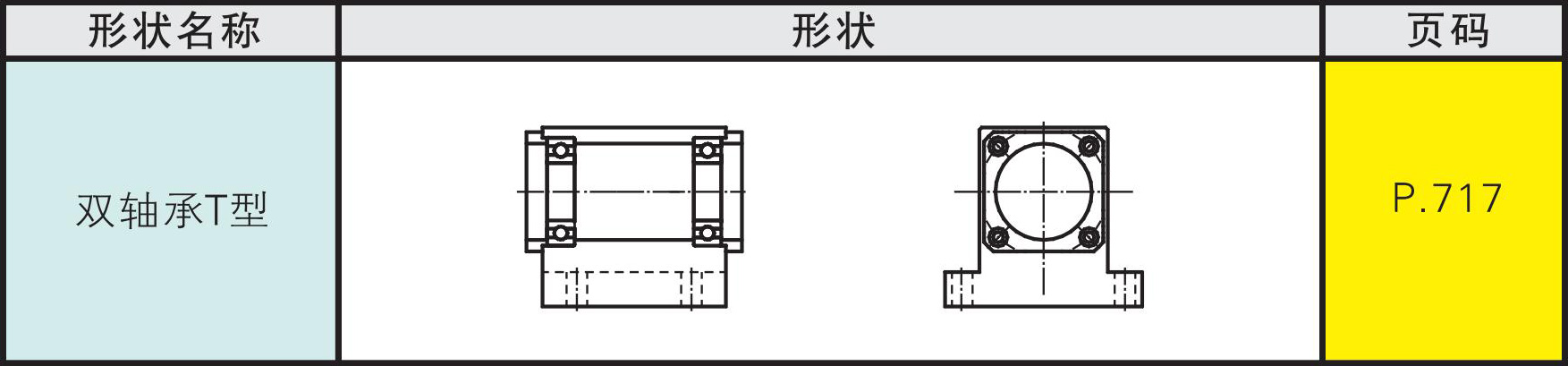

外圈固定型轴承固定座形状选择表
