定位调整螺丝的使用方法案例

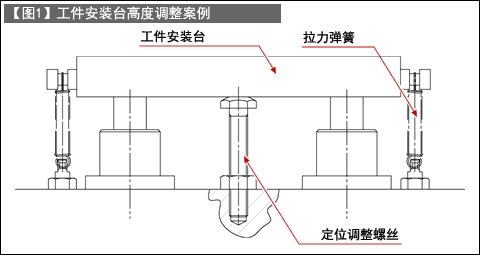

➣定位调整螺丝的尖端用于定位，转动调整螺丝即可沿螺丝轴向调整定位点。【图1】中，是利用定位调整螺丝调整工作台高度的示例。

➣定位后利用螺母固定调整螺丝，以避免其松动。由于拧紧螺母时位置调整点会发生偏移，所以需要反复进行这一操作。定位作业的关键在于，在螺母拧紧到一定程度的状态下进行微调，这样可在螺丝仅发生轻微塑性变形的情况下完成最终调整。

➣对于SUS材料以外的钢材，为了抑制变形和磨损，需要对调整螺丝的前端进行热处理，以达到约45Hrc以上的硬度。

➣螺纹有细螺纹和粗螺纹两种，可根据定位作业的精度要求相应选择。

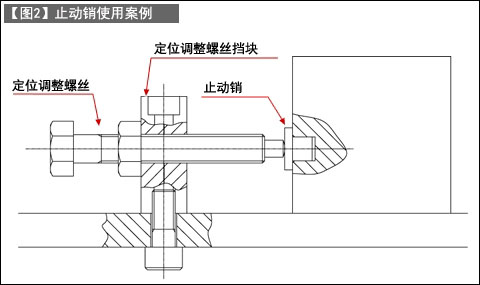

➣由于与调整螺丝前端接触的工件侧对抗面平面精度较好，且工件是采用硬质材料制成，因此优选将止动销插入到对向面中（参见【图2】） ）。

➣通过使用2根定位调整螺丝，可以有效地调整长工件的平行精度（参见【图3】）。
