自攻螺套安装方法

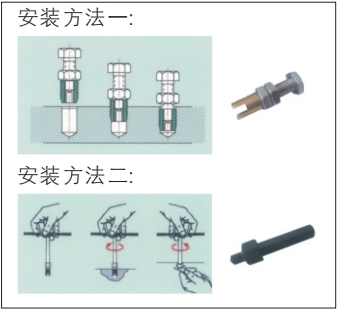

安装方法一:

当安装数量较少时，可采取简易安装方法，具体就是采取对应规格螺栓+螺母的方法。如右图所示，将自攻螺套固定在对应型号的螺丝上，用同型号螺母进行固定，使三者成为一个整体，用扳手把螺套拧入底孔，之后把螺丝退出即可。

安装方法二:

批量安装自攻螺套，可用专用螺套安装工具，具体操作方法参照右图。图中工具尾端为一边方柄，可用手动扳手进行安装，也可适配电动工具或气动工具。

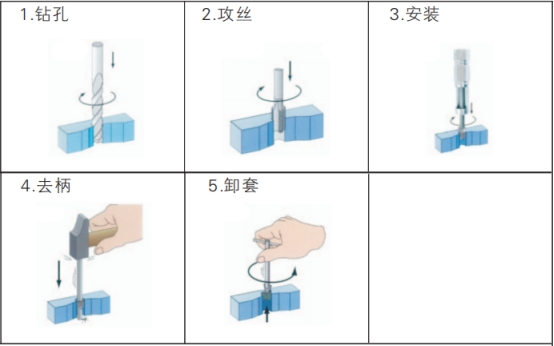

■ 钢丝螺套安装过程

1. 钻孔

使用钢丝螺套参数表中所列尺寸的钻头钻孔，注意不得将孔钻成锥形，钻孔产生的切屑需用压缩空气吹出。钻孔后锪

孔不应超过0.4螺距深度，锪孔过大不利于钢丝螺套的旋入。

2. 攻丝

使用钢丝螺套专用丝锥攻丝，攻丝的深度必须超过钢丝螺套安装长度；攻丝后的螺纹孔，使用压缩空气喷枪将碎屑吹

出。螺纹精度要求高时，用钢丝螺套专用底孔塞规对已攻牙底孔进行检查。

3. 安装

将钢丝螺套放入安装扳手内(左侧图5)，钢丝螺套安装尾柄嵌入安装扳手导杆槽内，转动安装扳手手柄使钢丝螺套旋入

螺孔。M14×2以上粗牙钢丝螺套安装，可采用“T”型开槽简易工具安装。

注意: 钢丝螺套安装旋入过程，垂直方向不得有压入动作，以防跳牙乱扣，正确方法是沿螺纹旋转方向缓慢旋入。

4. 去柄(折断安装柄)

采用冲断器对安装尾柄进行冲断，用200g左右的榔头瞬间敲击冲断器，尾柄即可去除；切不可利用安装扳手反向旋转，

别断安装柄，此种情况极易导致尾柄折断处产生批锋，甚至钢丝被拉出。

5. 卸套

钢丝螺套安装时出现安装问题时(譬如跳牙)，需要取出螺套，应采用专门的卸套器对钢丝螺套进行取出操作。

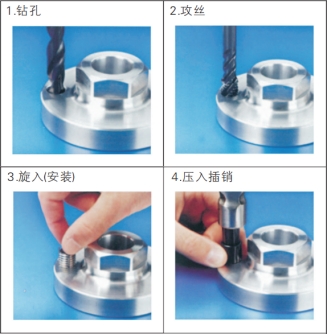

■ 插销螺套安装步骤

1.钻孔 → 2.攻丝 → 3.旋入(安装) → 4.压入插销

其中钻孔和攻丝完全和加工普通内螺纹相同旋入安装时最好采用专用工具以提高工作效率。
