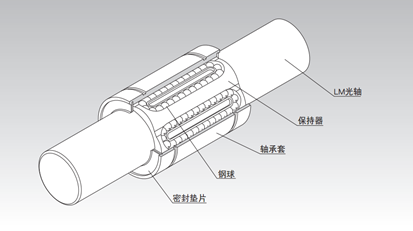

一、直线轴承介绍

　　直线轴承是一种直线运动系统，用于无线行程与圆柱轴配合使用。由于承载球与轴承外套点接触，因此直线轴承具有摩擦小，且比较稳定，不随轴承速度而变化，能获得灵敏度高、精度高的平稳直线运动。

　　1.1用途

　　➢直线轴承广泛应用于精密机床、纺织机械、食品包装机械、印刷机械等工业机械的滑动部件

　　➢直线轴承在计算机及其周边机器，各种测量仪器，自动记录仪，三维测量装置等精密设备中

　　➢多轴钻床，冲床，工具磨床，自动气割机，打印机，卡片分拣机，包装机等。

　　1.2特点

低噪音、低摩擦、高精度、高寿命。由于滚珠和直线轴间为点接触，因此摩擦力小，运动精度高。

二、直线轴承的分类

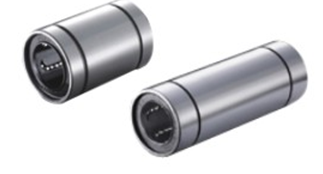

　　2.1直柱型直线轴承

　　直柱型直线轴承又分为：

　　➢普通型、加长型，是最普遍的一种直线轴承。

　　➢开口型，切掉一组环道，使导轨支撑可以通过。

　　➢间隙调整型，外径带开缝，可以调整间隙。

　　➢冲压外圈型，外圈采用冲压成型，标准型相比尺寸紧凑，价格低。

　　➢行程型，可进行旋转运动、有限的直线运动以及复合运动。

　　➢调心型，具有调心功能，调整导向轴直线度不足。

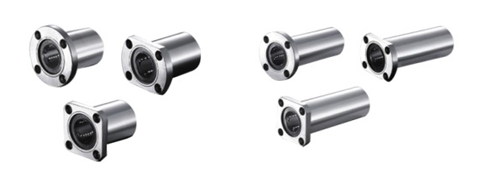

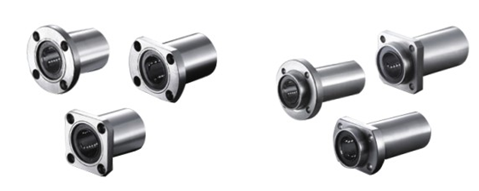

　　2.2带法兰型直线轴承

　　➢带法兰直线轴承单衬型、双衬型。

　　➢带法兰引导式直线轴承单衬型、双衬型。

　　➢带法兰中间式直线轴承

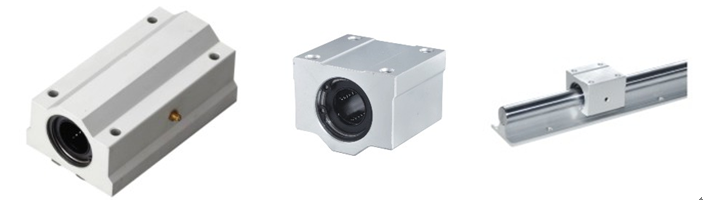

　　2.3箱式直线轴承

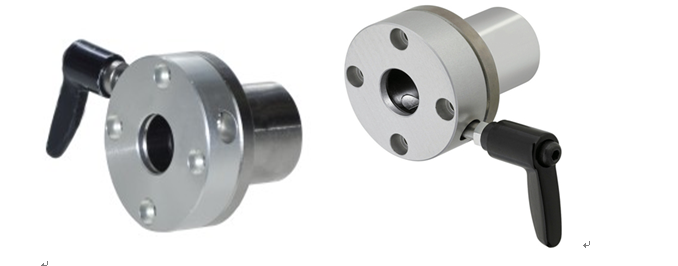

　　2.4带夹紧把手直线轴承

　　分为左把手型、右把手型，衬套有单衬套、双衬套。

三、直线轴承的材质

　　➢外圈-SUJ2 /SUS440C（GCr15/9Cr18)

　　➢保持器---树脂/不锈钢

　　➢滚动钢珠---SUJ2/SUS440C

　　➢密封圈---丁晴橡胶/不锈钢/碳钢

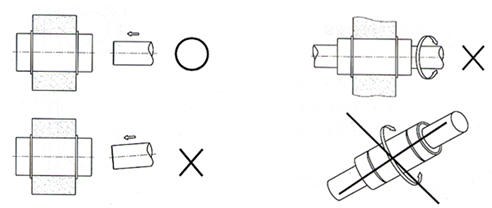

四、直线轴承的安装

　　➢将导向轴插入直线轴承中时，请对准中心，并慢慢插入，否则会导致滚珠脱落或者保持器变形。

　　➢将直线轴承压入轴承座时，不要直接撞击外筒侧端挡圈及油封，需用专用工具均匀打入。

　　➢因结构特性，直线轴承只用于直线运动，不适合用于回转运动，否则会影响直线轴承使用寿命。

五、直线轴承的防尘与润滑

　　轴承在出厂时只涂抹防锈油，并不能起到润滑作用，建议使用前，先清洗，干燥后涂抹润滑脂在使用，涂抹润滑脂时，请在直线轴承内壁滚珠列上涂抹，以后再适时补充。铁削会极大的降低轴承寿命，粉尘和脏污会阻塞保持器球道，使钢球不能回转引起保持器破损，钢球挤脱，带密封轴承可用于一般粉尘工作场所，在木工机械，铸造机等粉尘场所，请在轴承两端另加密封，防止粉尘进入并可减少油脂消耗。
